Опис товару

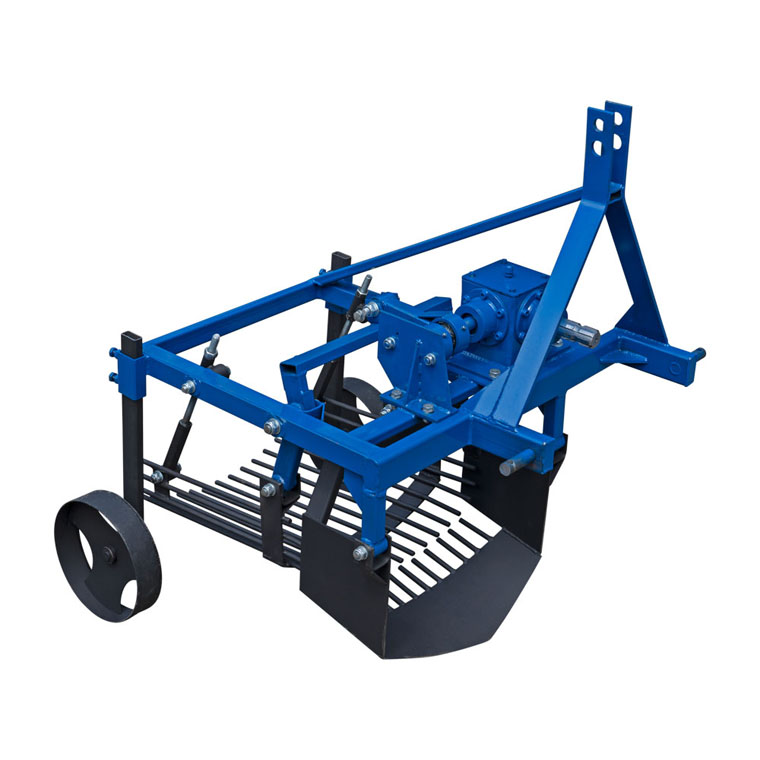

Вібраційний картоплекопач спеціально розроблений для використання з мотоблоками «Мотор Січ».

Для нормальної роботи вібраційного картоплекопач бажано попередньо очистити ділянку від бадилля.

Принцип роботи

Картоплекопач приводиться в дію від валу відбору потужності мотоблока. Обертаючий момент від вала відбору потужності передається через спеціальний карданний вал (входить в стандартну комплектацію моделі КК15) на вал приводу картоплекопач. На приводному валу картоплекопалки встановлено два ексцентрика, кожен з яких через власні штовхачі приводить в дію ножа і гуркіт. В процесі прибирання ніж підрізає і рихлить грунт і вона разом з картоплею просувається на гуркіт. На сітці гуркоту бульби відокремлюються від грунту і викидаються на поверхню рядка. Роздільний привід гуркоту і ножа з допомогою двох ексцентриків забезпечує зниження вібрації і позитивно позначається на роботі активного ножа, який більш дбайливо викопує картоплю. Регулювання глибини викопування здійснюється завдяки опорних коліс.

Конструкція

У конструкції картоплекопач можна виділити наступні елементи:

• рама з причіпним вузлом;
• активний ніж;
• активний гуркіт;
• опорні колеса;
• вал приводу в зборі.

Поздовжня рама картоплекопач виготовлена зі сталевої профільної труби перетином 40 × 40 мм, товщина стінки – 2 мм Поперечна рама виготовлена з профільної труби перерізом 60 × 30 мм, товщина стінки – 3 мм. Для забезпечення міцності і надійності конструкції є додаткові перемички і підсилювачі. Максимальний діаметр приводного валу становить 34 мм. Причіпний сайт розроблений спеціально для використання з мотоблоками «Мотор Січ» і має такі параметри:

• висота причіпний коробочки – 70 мм;
• ширина – 140 мм;
• діаметр отвору під палець – 16,2 мм

Активний ніж має ширину 382,5 мм, його товщина складає 5 мм. Ніж має загострену крайку.

Сітка активного гуркоту утворена 15 прутками. Їх довжина – 500 мм, товщина – 10 мм

Опорні колеса кріпляться за допомогою болтового з'єднання, що дає можливість регулювати їх положення.

Копалка поставляється без приводого валу.

Габаритні розміри:

• висота – 505 мм;
• ширина – 680 мм по крайніх точках коліс і 445 мм по крайніх точках рами;
• довжина – 998 мм (від краю причіпного до краю гуркоту);
• вага виробу: 51 кг.
